接觸18650與21700鋰電池也有一段時間了

主要都是在行動電源與電動手工具的電池包上

先說電池好了,一班18650電池全新品的價格居高不下,更不用說是動力型的18650電池芯了,在因緣際會之下在對岸找到拆機的18650與21700鋰電池

這些電池我第一次購買的話都是少量購買,買回後將它充飽然後量測內阻與整顆電池的蓄電能力

上面這張就是我新買的內阻測試儀



這台是以前買的也是我的第一台電池容量與內阻測試儀

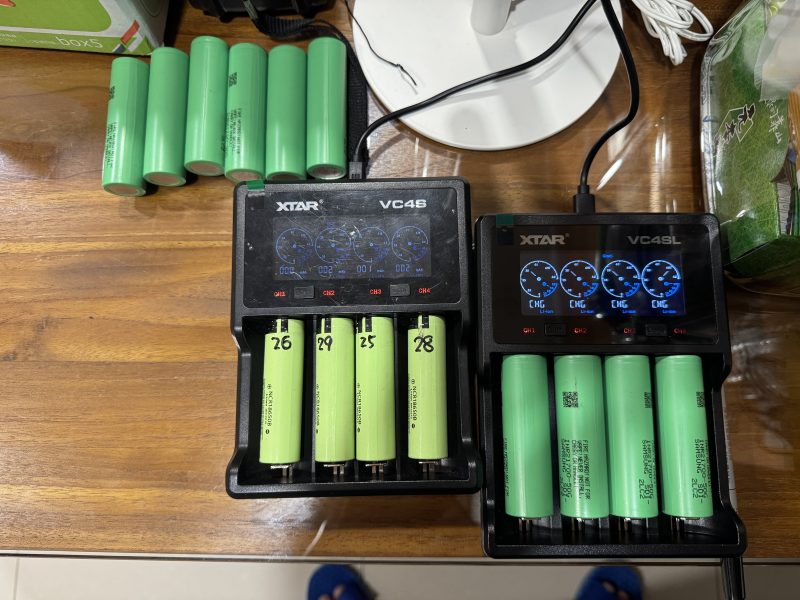

用XTAR的 VC4S與 VC4SL這兩台充電器來測試電池的容量


因為是跟對岸買的拆機電池,店家對於電池已經先做好分容了,所以我買回來只是double check電池的數據是否跟店家所述一樣,台灣話就叫做抽檢或全檢,外觀的話就因為是拆機電池,所以外皮有重新上熱縮膜,這熱縮膜上的漂亮,都是Panasonic NCR18650B的外皮。

18650鋰電池實測 內阻大約20毫歐姆/容量大約2900ma/h



21700鋰電池實測 內阻大約23毫歐姆/ 容量大約5000ma/h


我有在使用電動手工具,目前入手的有,電動扳手,電動羅賴把*2,電槌鑽,浮濫打,6吋鏈鋸,吹風機,電風扇,所以電池包的維修與新製就很重要了

外殼塑料套件與電路板也都是在對岸買的

把電池組裝起來就需要用到點焊機

第一次買的點焊機它的電流量似乎不太夠

被我點著點著就炸掉了

應該是銅箔layout扛不住大電流,溫度上來後就炸掉


銅箔整個掀開,沒辦法救了,只能丟棄,花錢再買一個更高階的點焊機來用

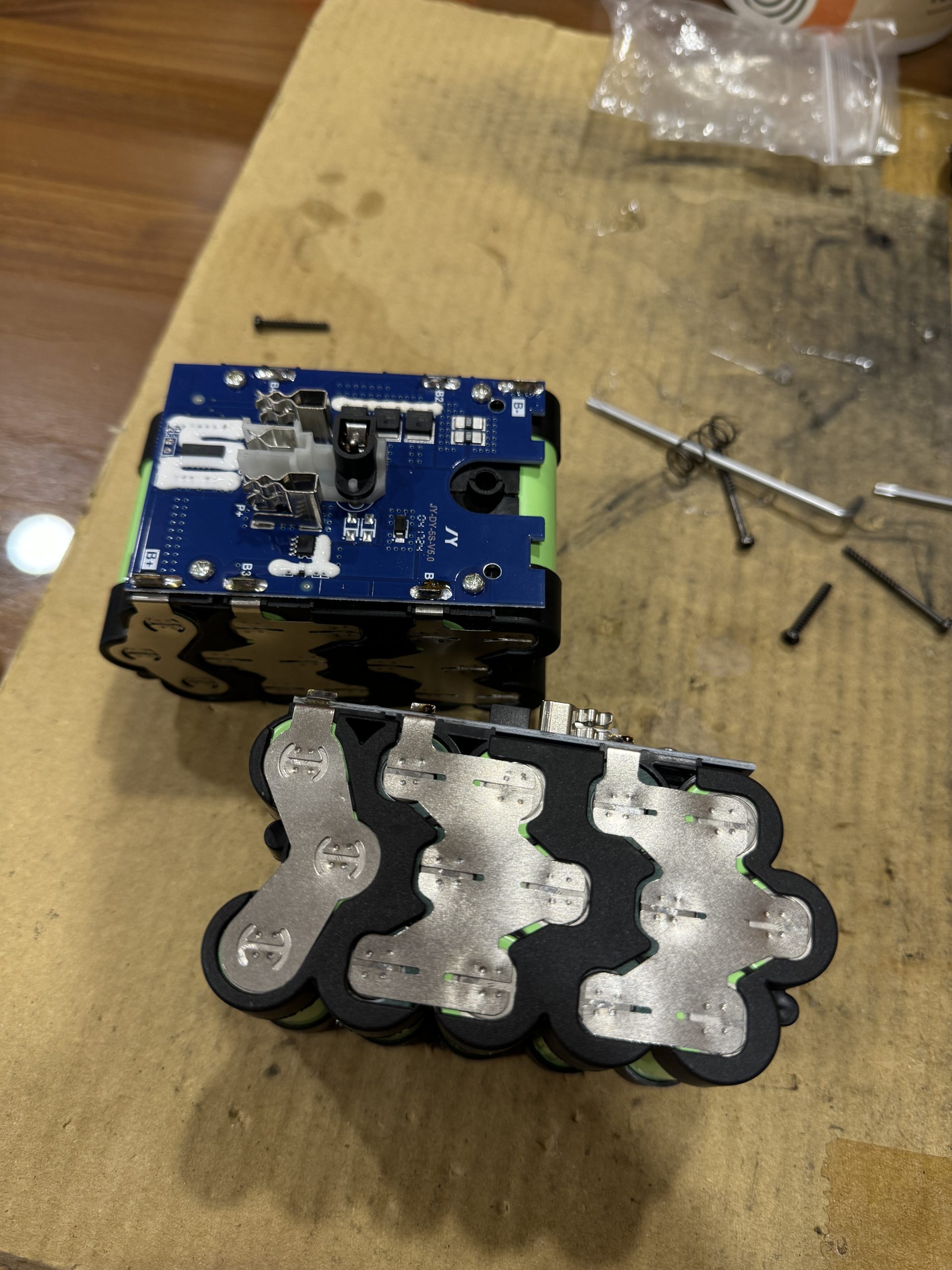

點焊12V電動手工具的電池組


點焊18650五串兩併 DC 21V的大藝A3規格電池組


在大電流放電的電池包上需要注意的細節很多

青稞紙要貼正極,電池之間的間隙藥用環氧板隔開,主板需要有溫度感應,mos需要夠多棵(輸出電流才夠角磨機=浮濫打或是吹風機使用)

以後有機會在細寫
